Назначение:

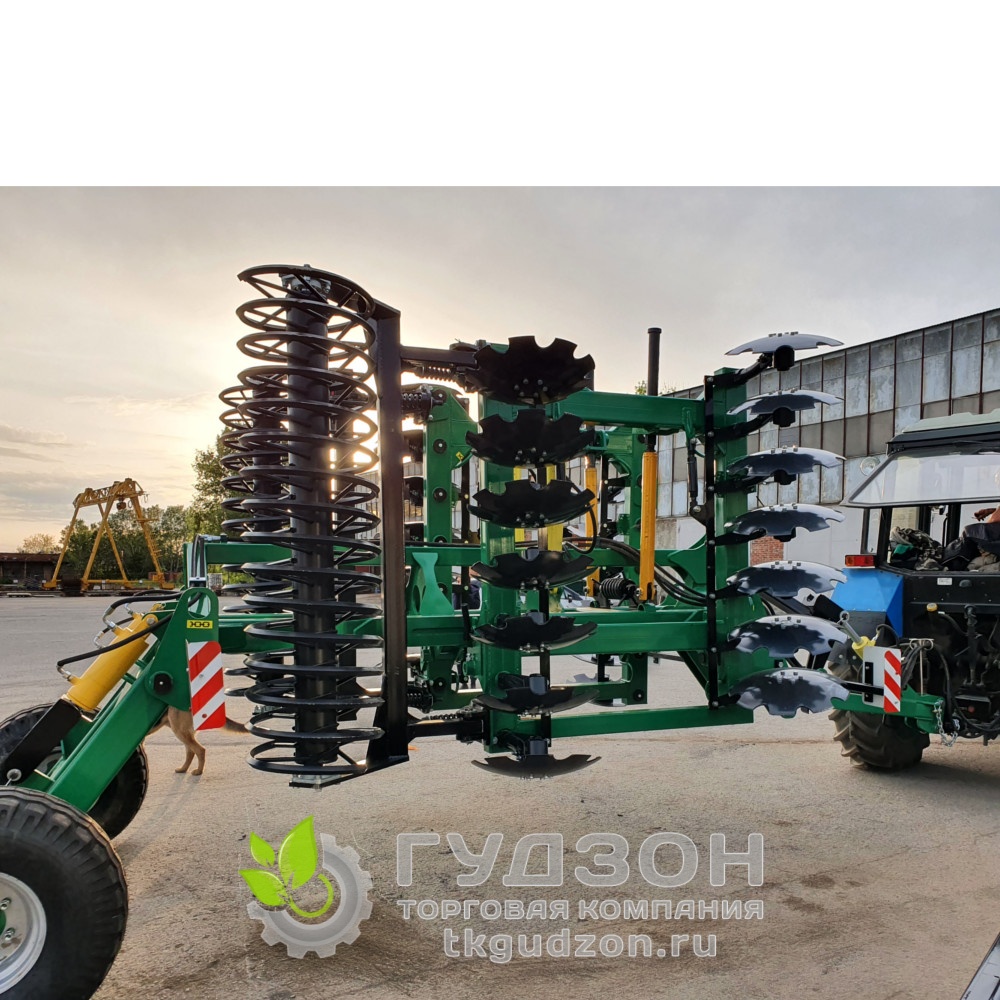

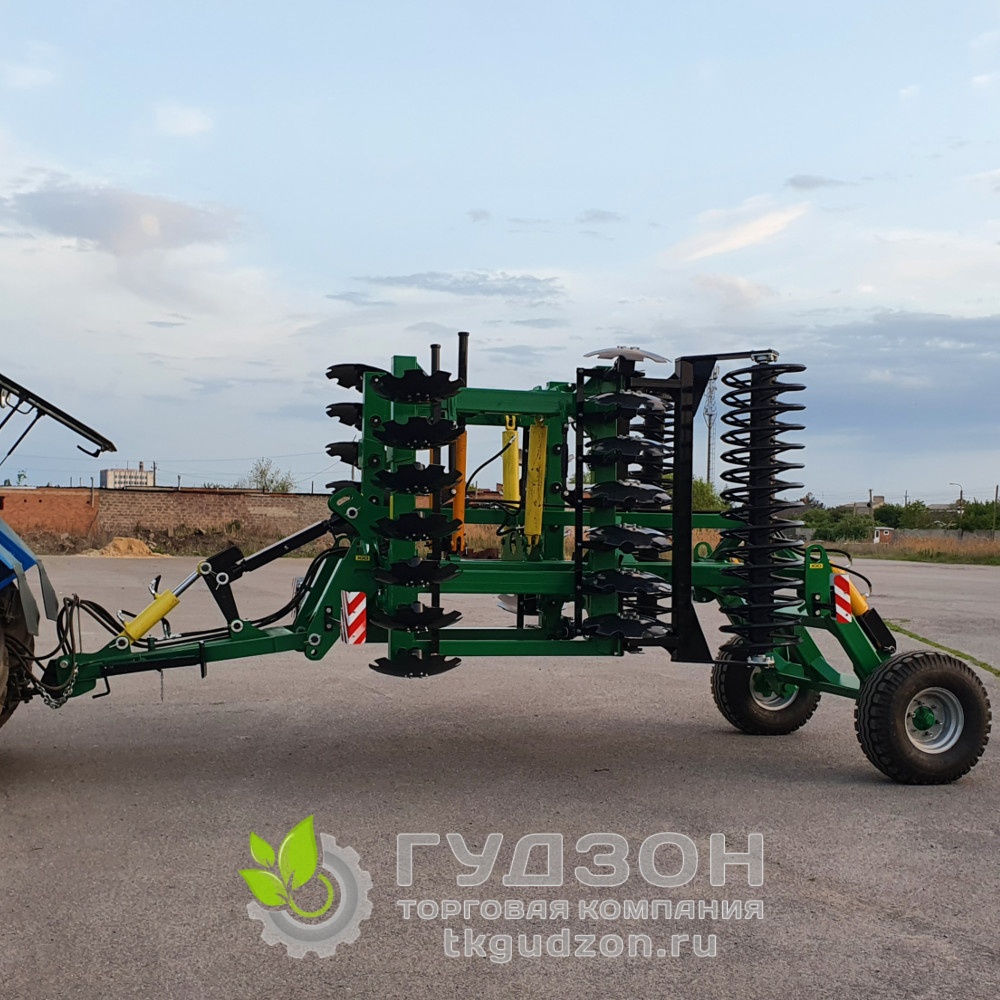

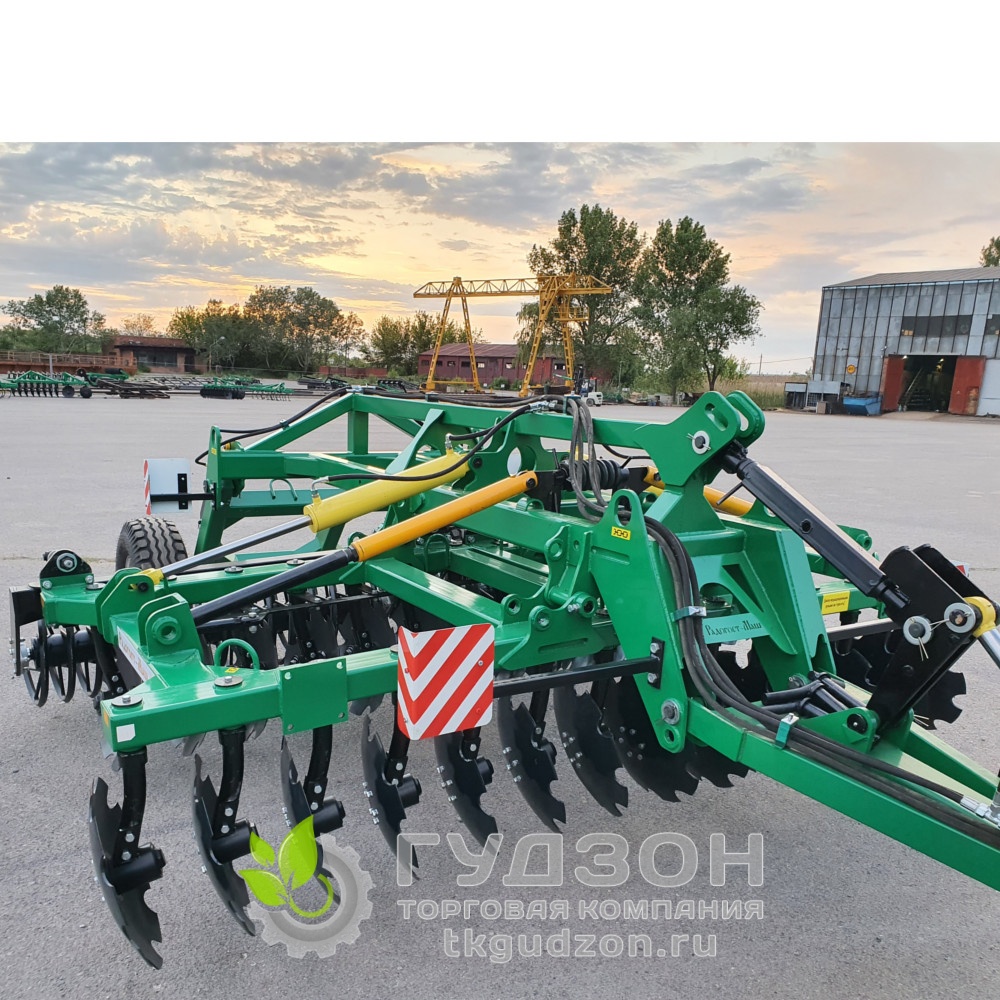

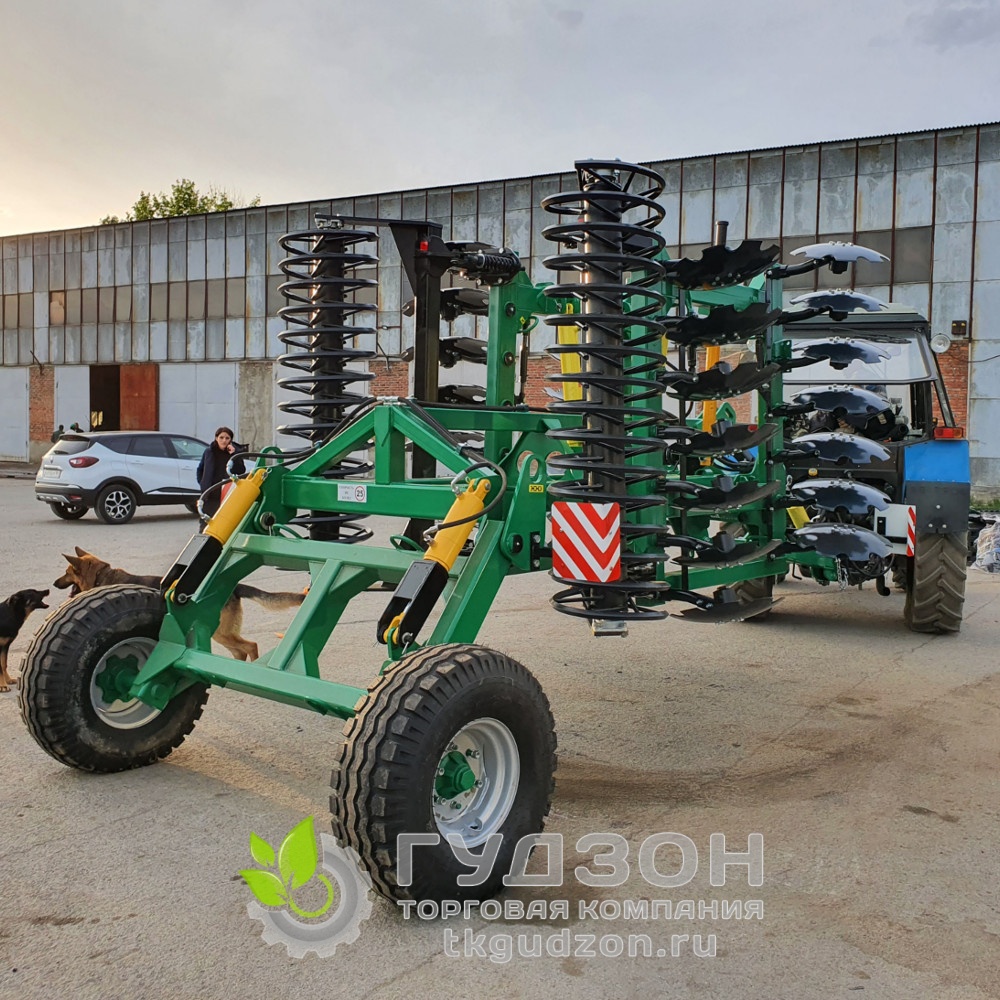

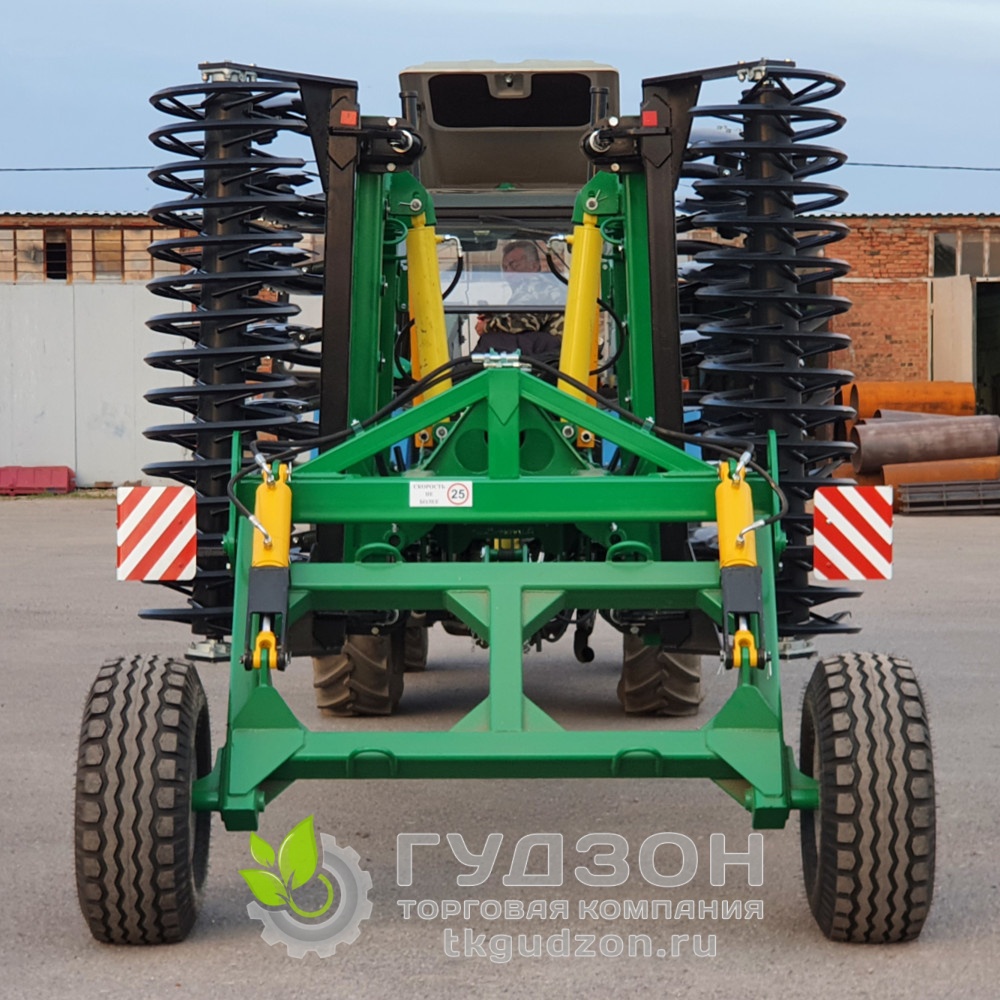

Двухрядная борона дисковая БД-4х2ПБ (типа «бабочка») с подшипниковым узлом внутри сферы диска, с дисками на индивидуальной стойке, с изменением угла атаки дисков синхронно в каждом ряду, предназначена для поверхностной обработки почвы на глубину до 15 см, уничтожения сорняков и измельчения пожнивных остатков, создания мульчировочного слоя, задержания влаги, выравнивания поверхности поля.Технические характеристики:
| Наименование | Единицы измерения | Значения | |
| Тип бороны |
|
полуприцепная | |
| Производительность | га/час | - | |
| Рабочая скорость | км/час | - | |
| Транспортная скорость | км/час | - | |
| Дорожный просвет | см | - | |
| Влажность почвы |
|
||
| без шлейф катка (ШК) | % | до | |
| с планчатым шлейф катком (ШКП) | % | до | |
| со спиральным шлейф катком (ШКС) | % | до | |
| Ширина захвата | м | 4,0 | |
| Глубина обработки | см | до 15 | |
| Угол атаки дисков | ° | от 0 до 30 | |
| Количество рядов | шт. | 2 | |
| Количество режущих узлов | шт. | 28 | |
| Расстояние между рядами дисков | мм | 1350 | |
| Расстояние между дисками в ряду | мм | 280 | |
| Диаметр рабочих органов | мм | - | |
| Масса | кг | 3800 | |
| Габаритные размеры в рабочем (транспортном) положение: |
|
||
| ширина | мм | - | |
| высота | мм | - | |
| длина | мм | - | |
| Агрегатирование с тракторами: |
|
||
| Тяговый класс |
|
не менее 2 | |
| Мощность | л.с. | не менее 120 | |
- полотно рамы выполнено из профильной трубы 150х100х6;
- ферма рамы выполнена из профильной трубы 180х100х8;
- кронштейны, накладки и проушины выполнены из стальных листов марки 09Г2С;
- весь сортовой прокат (втулки, пальцы, винты) изготовлены из Стали 45, особо напряженные шарнирные соединения подвергаются дополнительной термообработке (закалка + отпуск);
- шасси на единой раме (устраняет дополнительные изгибающие нагрузки на раму дисковой бороны при переводе в транспортное положение);
- надежный обслуживаемый (либо необслуживаемый – опционно) подшипниковый корпус режущего узла (РУ), выполненный с соблюдением соосности посадочных мест подшипников с погрешностью до ±0,016 мм, ось (ступица) подшипникового узла изготовлена из цельной заготовки (поковка), посадочные места подшипников прокалены на установке ТВЧ;
- усиленная смазывающаяся поворотная стойка Ф58,5.
Для предотвращения провиса центральной части бороны и вымеления краев крыльев предусмотрено пружинно-ресорное регулируемое поджимание крыльев, обеспечивающие равномерное распределение массы орудия на каждый рабочий орган.
Опционно возможна комплектация:
- механизмом параллельного подъема (дополнительный гидроцилиндр на дышло);
- кованной вращающейся серьгой на демпферах;
