Назначение:
Полуприцеп предназначен для эксплуатации с колёсными тракторами классов 3,0-5,0 в зависимости от массы перевозимого груза, имеющими раздельно-агрегатную гидросистему, тягово-сцепное устройство по ГОСТ 3481, а также выводы для подключения пневматической тормозной системы по ГОСТ 4364, электрооборудования по ГОСТ 9200 и гидросистемы.
Технические характеристики:
Параметры
|
Значения
|
Масса прицепа, кг, не более
|
3740
|
Масса перевозимого груза, кг, не более
|
12000
|
Максимальная скорость движения, км/ч
|
25
|
Габаритные размеры, мм
|
6000х2500х2600
|
Внутренний размеры кузова, мм, не менее
|
5000/3300х2300/1160х1470
|
Объем кузова, м³
|
11
|
Погрузочная высота платформы, мм, не более
|
2600
|
Ширина колеи, мм
|
1850
|
Дорожный просвет, мм, не менее
|
380
|

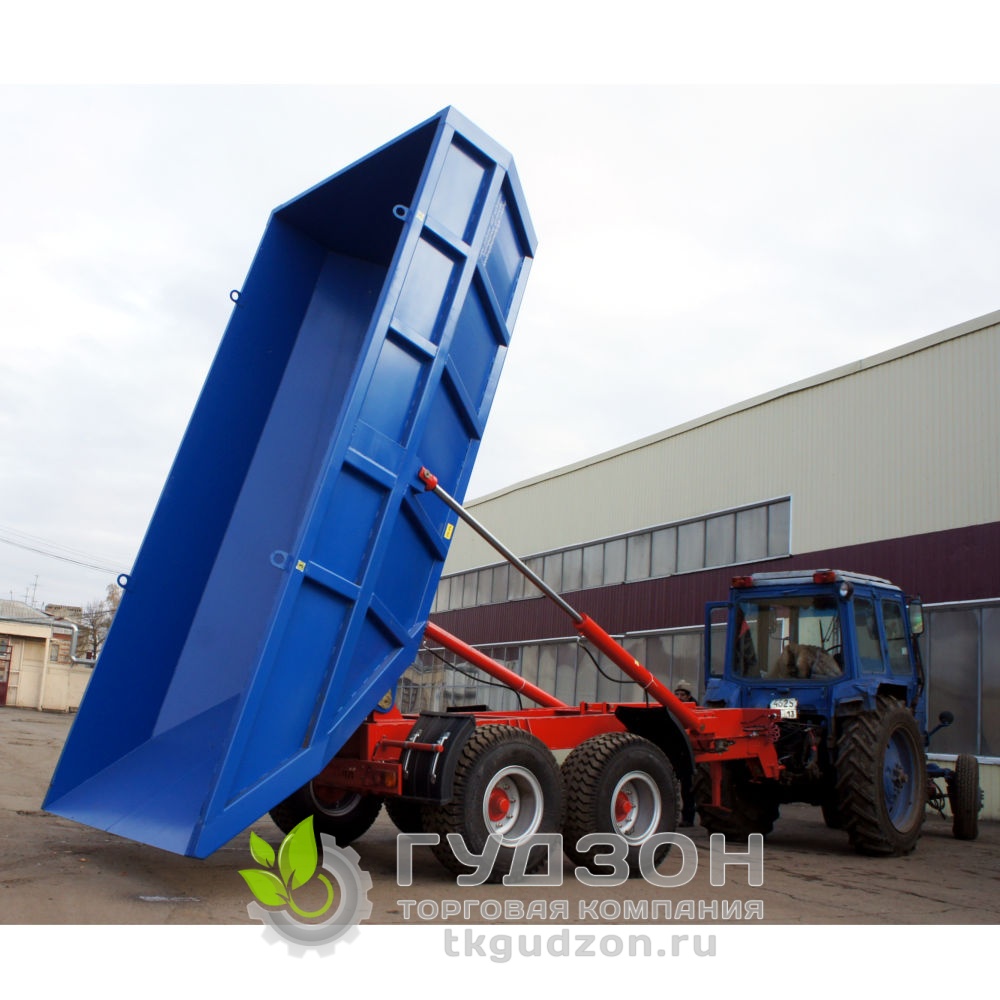

Разгрузка прицепа
|
назад
|
Рабочее давление в гидросистеме, МПа (кгс/см²)
|
16(160)
|

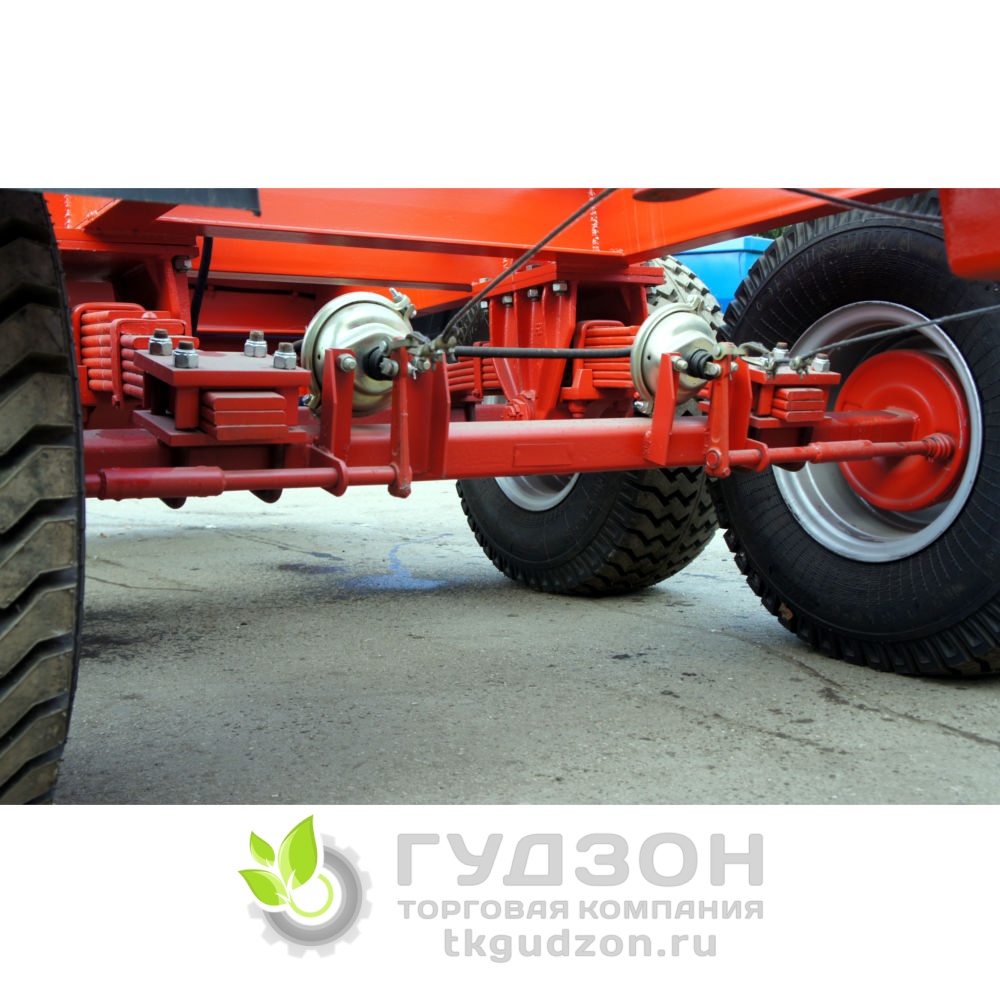

Рабочая тормозная система
|
привод пневматический, тормоза колодочные барабанного типа
|
Стояночная тормозная система
|
с механическим приводом на рабочие тормоза колёс
|
Электрооборудование
|
однопроводная система постоянного тока напряжением 12В с питанием от тягача
|
Шины
|
16,5/70-18; PR (HC) 14 модель КФ-97
|

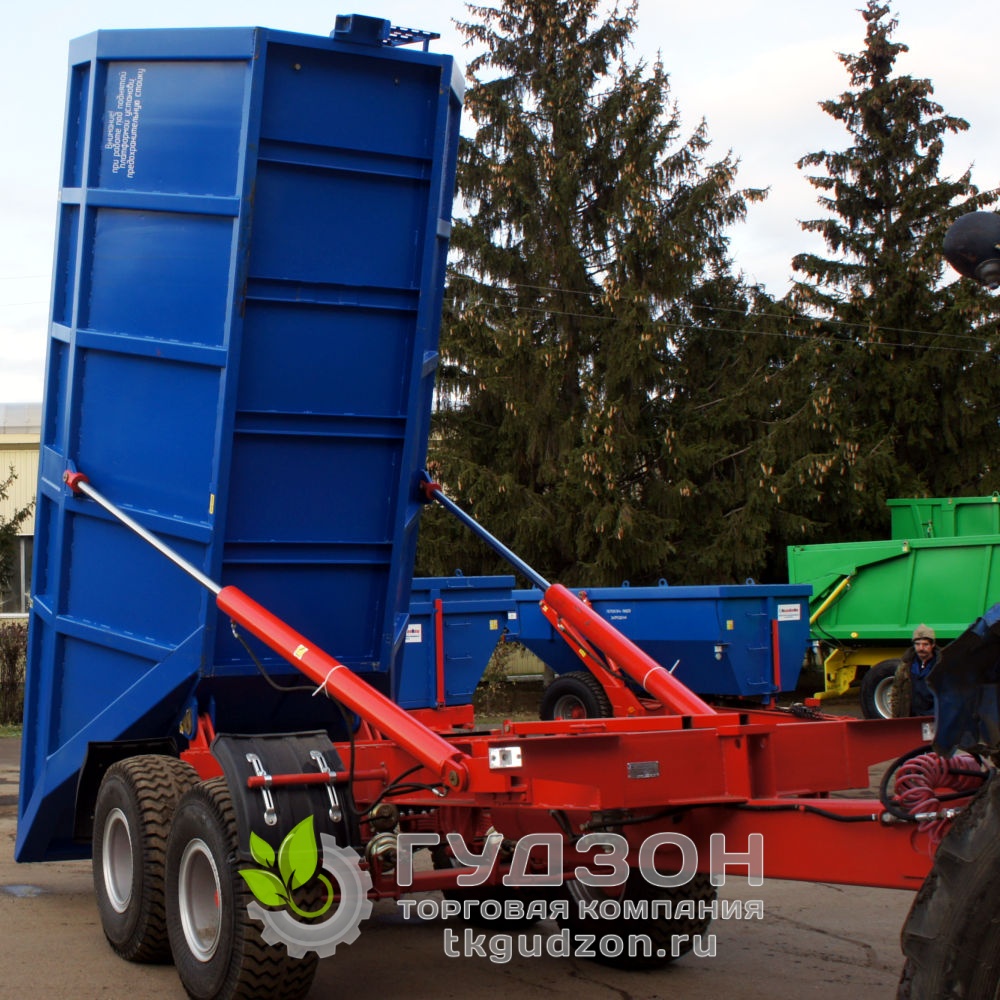

Опрокидывающий механизм
|
гидравлический с приводом от гидросистемы трактора
|
База полуприцепа, мм, не более
|
3250
|
Сцепная петля
|
ГОСТ 2349
|
Угол поперечной статической устойчивости загруженного полуприцепа
|
30°
|
Масса снаряжённого полуприцепа, кг, не более
|
4500
|
Угол опрокидывания кузова, град., не менее
|
71
|
Минимальный радиус поворота, м
|
8,5
|
Время подъёма загруженного кузова при 50 л/мин, сек, не более
|
20
|
Давление в шинах, кПа(кгс/см²)
|
410(4,1)
|
Рабочее давление в тормозной системе, МПа(кгс/см²), не менее
|
0,48(4,8)
|
