Назначение:

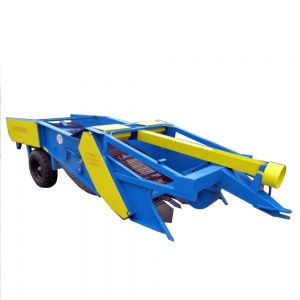

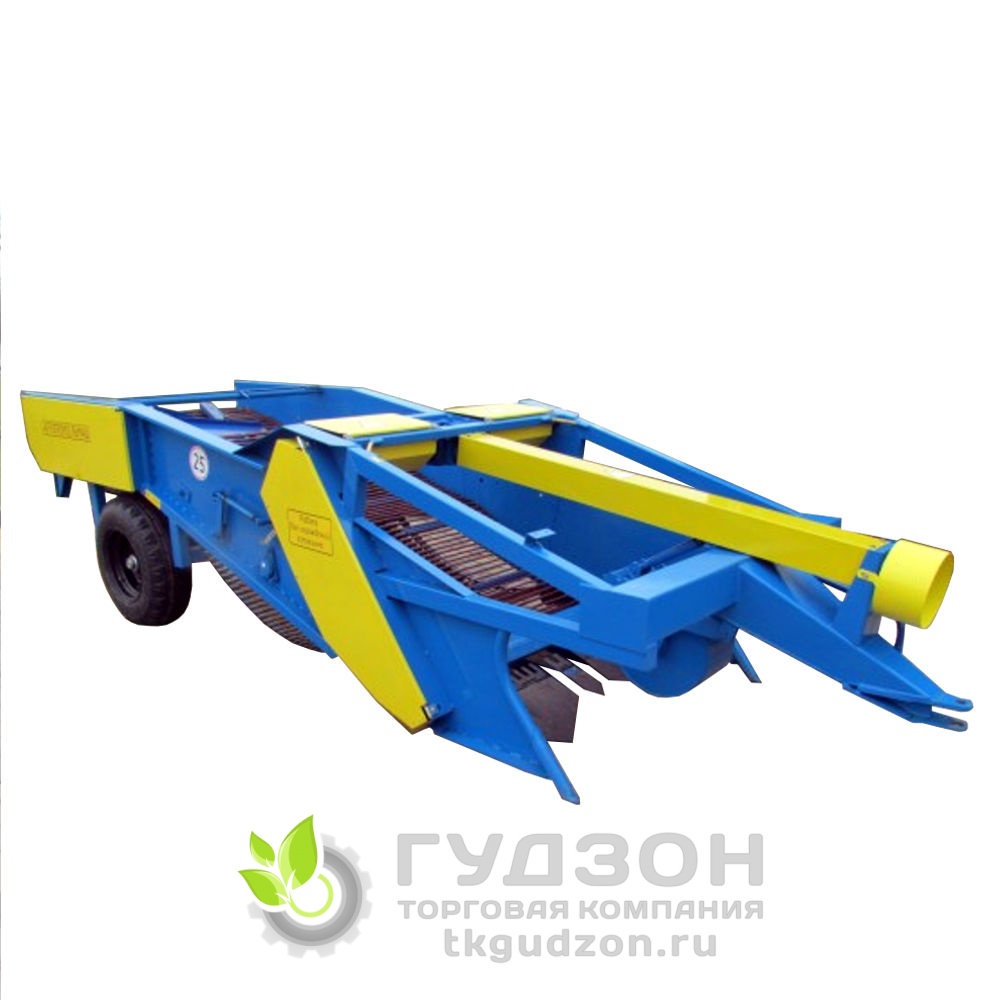

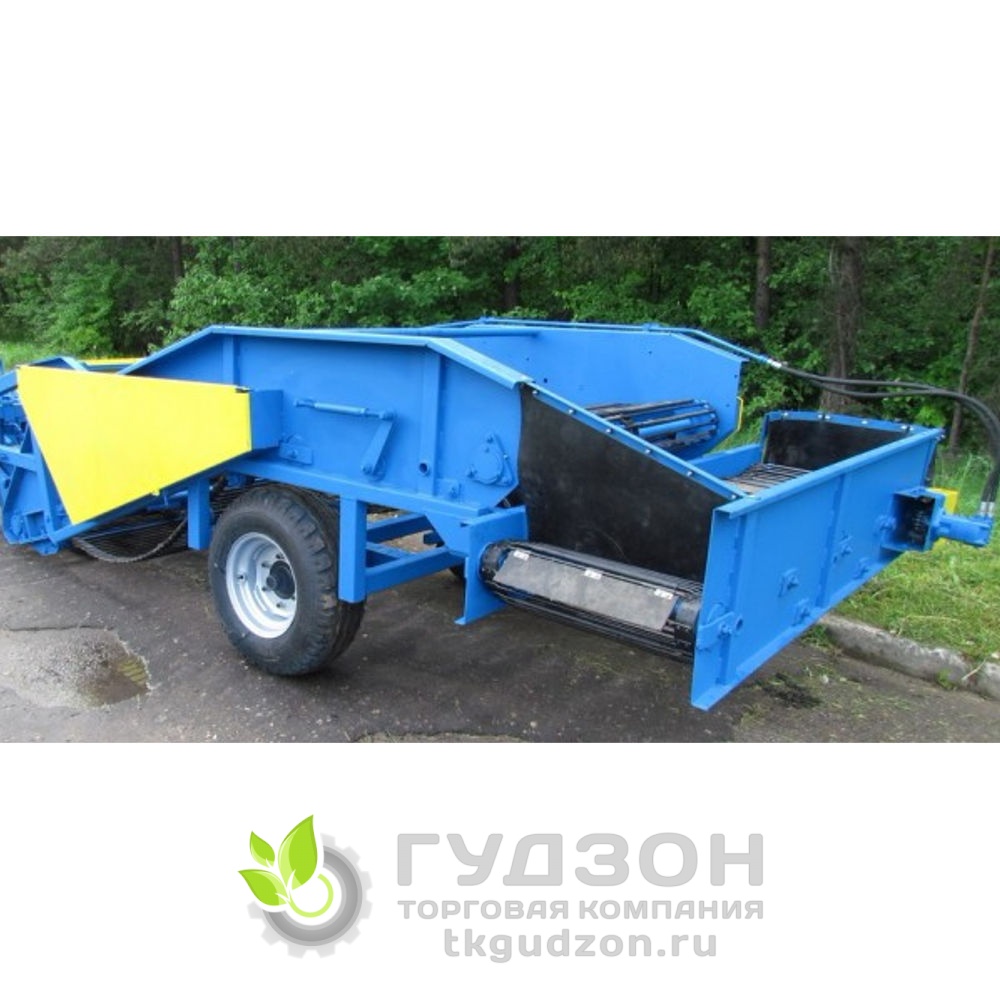

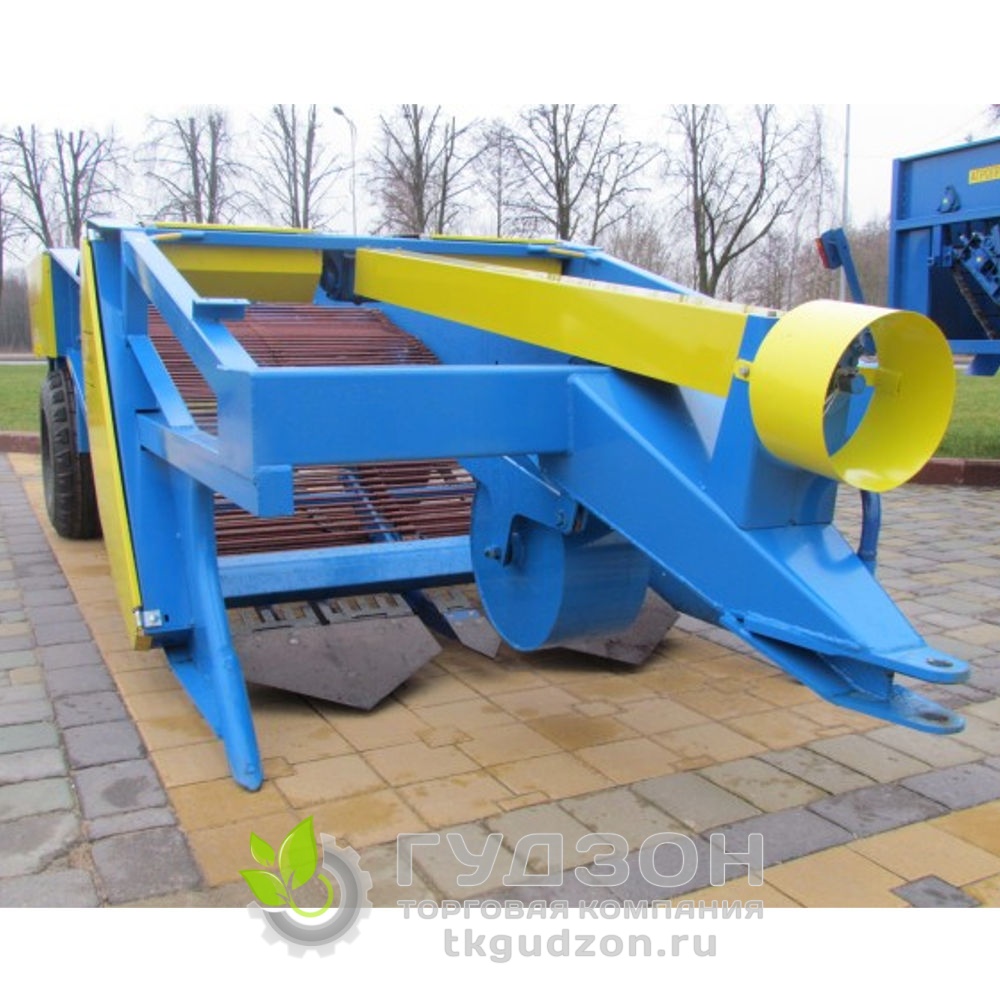

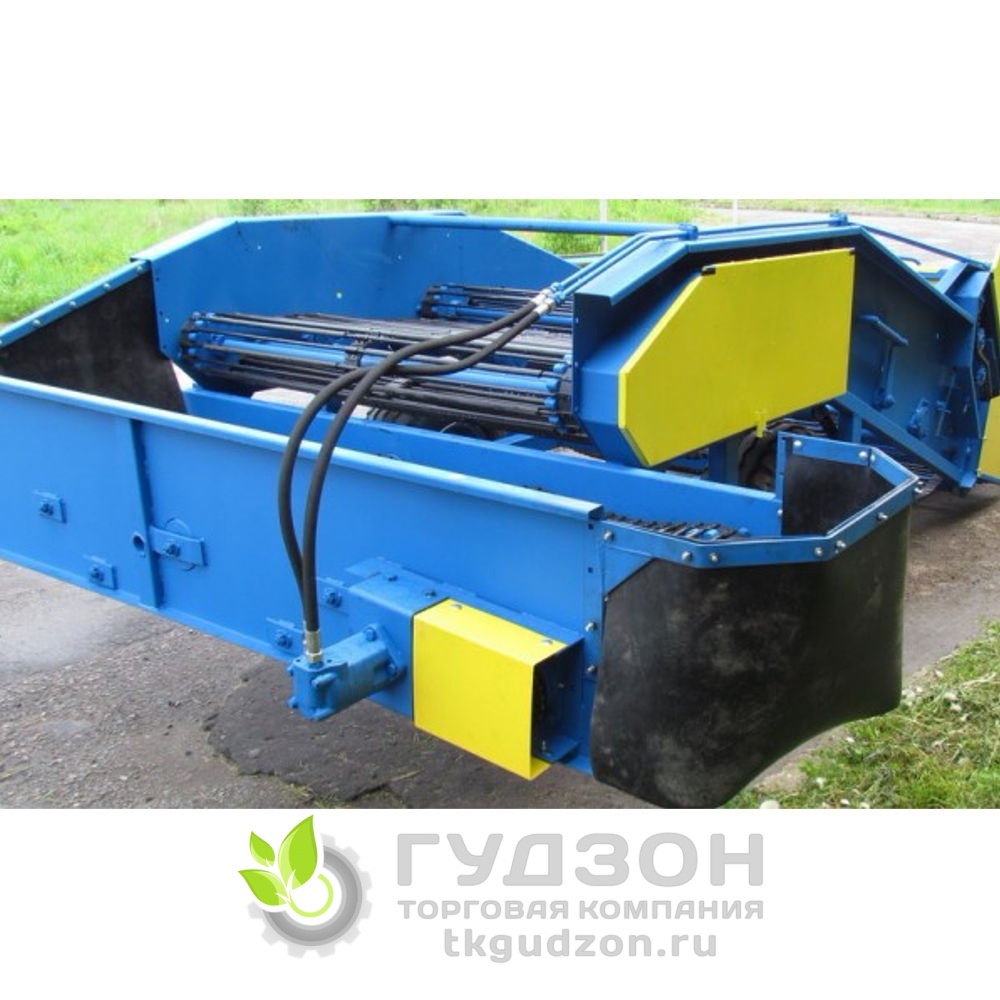

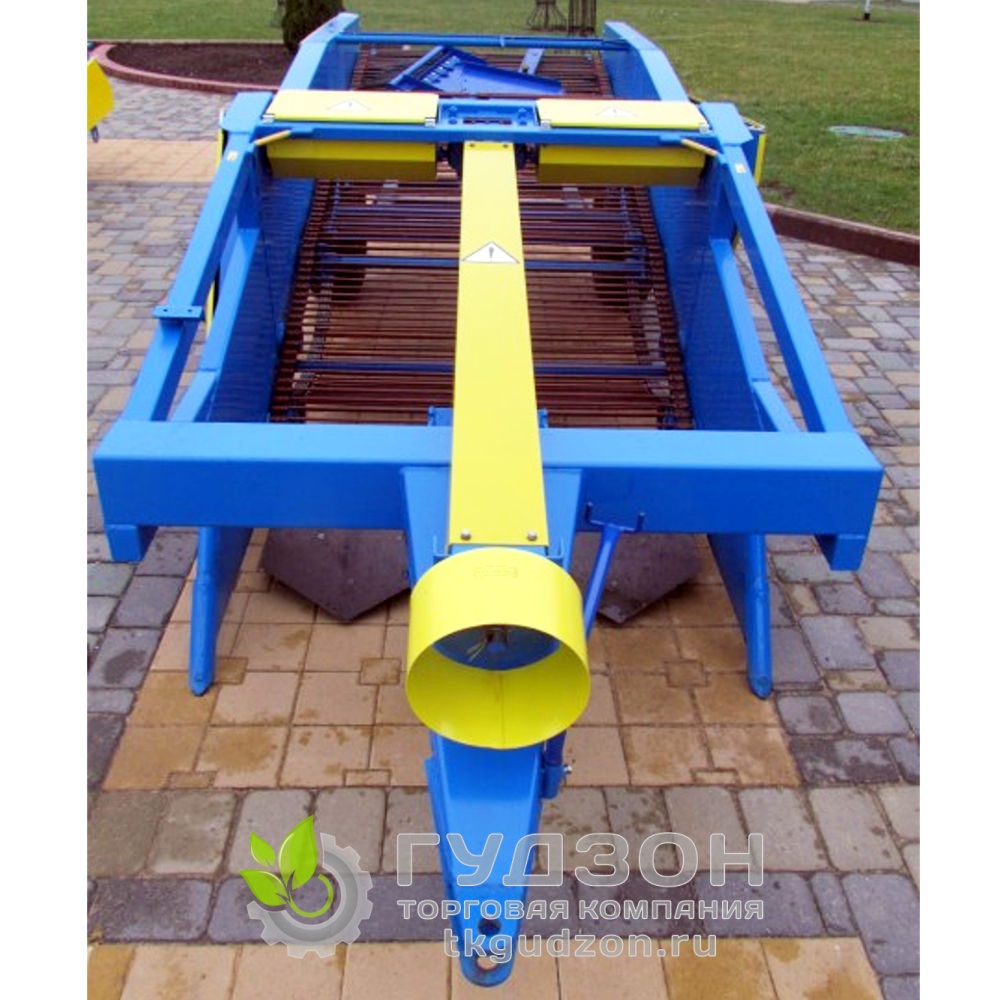

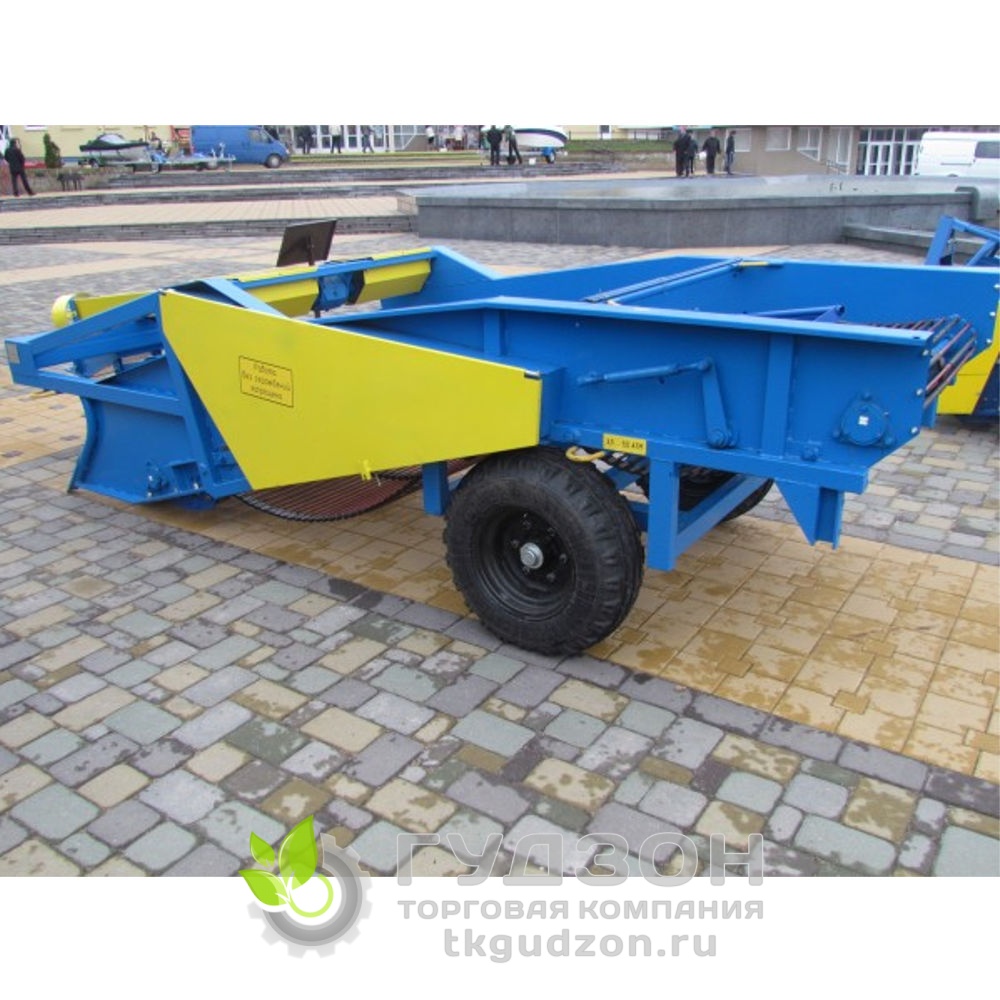

Универсальный копатель валкообразователь УКВ-2 предназначен для одновременного выкапывания картофеля из двух рядков, отделения клубней от почвы и укладки клубней в один валок из двух или четырех рядков. Машиной можно выкапывать и укладывать клубни из двух или четырех рядков в междурядье рядом расположенных неубранных рядков. Выкопанный картофель в обоих случаях убирают картофелеуборочным комбайном.Двухфазная механизированная уборка картофеля имеет следующие преимущества:
- увеличивается производительность картофелеуборочных комбайнов и транспортных средств, что особенно актуально в регионах с неустойчивой погодой в период уборки картофеля;
- существенно улучшается товарный вид картофеля, уменьшается вынос почвы с полей;
- прогретый картофель менее чувствителен к механическим повреждениям; появляется возможность вести комбайновую уборку при повышенной исходной влажности почвы.
Расположенный перед элеватором битер его геометрия и окружная скорость обеспечивает следующие преимущества:
- бережно крошит подножный пласт и повышает тем самым интенсивность просеивания почвы;
- защищает элеватор от чрезмерного подпора пласта, особенно при высокой влажности или срабатывании предохранительной муфты;
- препятствует попаданию между прутками посторонних предметов и плоских камней.
Копатель предназначен для работы на всех видах почв, в том числе на суглинках и тяжелых почвах при ее влажности до 27%, а так же может быть применен на почвах среднезасоренных камнями до 6 т/га размером не более 150 мм, на полях с уклоном до 4˚, обеспечиваемый расстановкой опорных колес на колею 1500 мм.
Агрегатируется с тракторами класса 1,4 кН.
Машина обладает высокой надежностью и долговечностью благодаря тщательно отработанной конструкции:
- прочная и жесткая рама;
- самоустанавливающиеся подшипниковые узлы с тройной защитой от попадания грязи;
- комплектующие изделия высокого качества от проверенных европейских поставщиков.
Технические характеристики:
|
Марка |
|
УКВ-2 |
|
Тип |
|
Полунавесной |
|
Производительность за час основного времени |
га/ч |
0,27-1,17 |
|
Рабочая скорость |
км/ч |
1,9…6,5 |
|
Ширина захвата |
м |
1,5 |
|
Глубина подкапывания |
см |
25 |
|
Транспортная скорость |
км/ч |
25 |
|
Масса машины |
|
|
|
С зап.частями и инструментом |
кг |
1800±3% |
|
Габаритные размеры |
мм |
|
|
Ширина |
|
2700 |
|
Длина |
|
5800 |
|
Высота |
|
1400 |
|
Дорожный просвет |
мм |
300 |
|
Характеристика рабочих органов |
|
|
|
А) лемеха |
|
Пассивные |
|
Б) элеватор основной |
|
Прутковый |
|
Диаметр прутков |
мм |
11 |
|
Шаг |
мм |
43 |
|
Линейная скорость полотна |
м/с |
1,9 |
|
В) элеватор каскадный |
|
Прутковый |
|
Диаметр прутков |
мм |
11 |
|
Шаг |
мм |
43 |
|
Линейная скорость полотна |
м/с |
1,6 |
|
Г) колеса опорные |
|
|
|
Тип |
|
пневматические |
|
Количество |
шт. |
2 |
|
Размер шин |
дюйм |
10.0/75-15,3 |
|
Давление воздуха в шинах |
МПа |
0,55 |
|
Агрегатируется с тракторами класса, КН |
|
1,4 |
|
Привод |
|
От ВОМ тракт. |
|
Мощность отбираемая от ВОМ трактора |
Вт(л.с.) |
До 14710 (20) |
|
Количество обслуживающего персонала |
|
1 тракторист-машинист |
|
Время затрачиваемое на сборку машины в хозяйстве (с применением рекомендуемых чел/ч технических средств) |
чел/ч |
1,1 |
