Назначение:
Каток зубчато-кольчатый ККЗ-9,2Н используется для предпосевного и послепосевного прикатывания почвы в процессе выращивания злаков, рапса, свеклы, некоторых других овощей, для измельчения поверхностной почвенной корки и частичного выравнивания вспаханного поля.Описание:

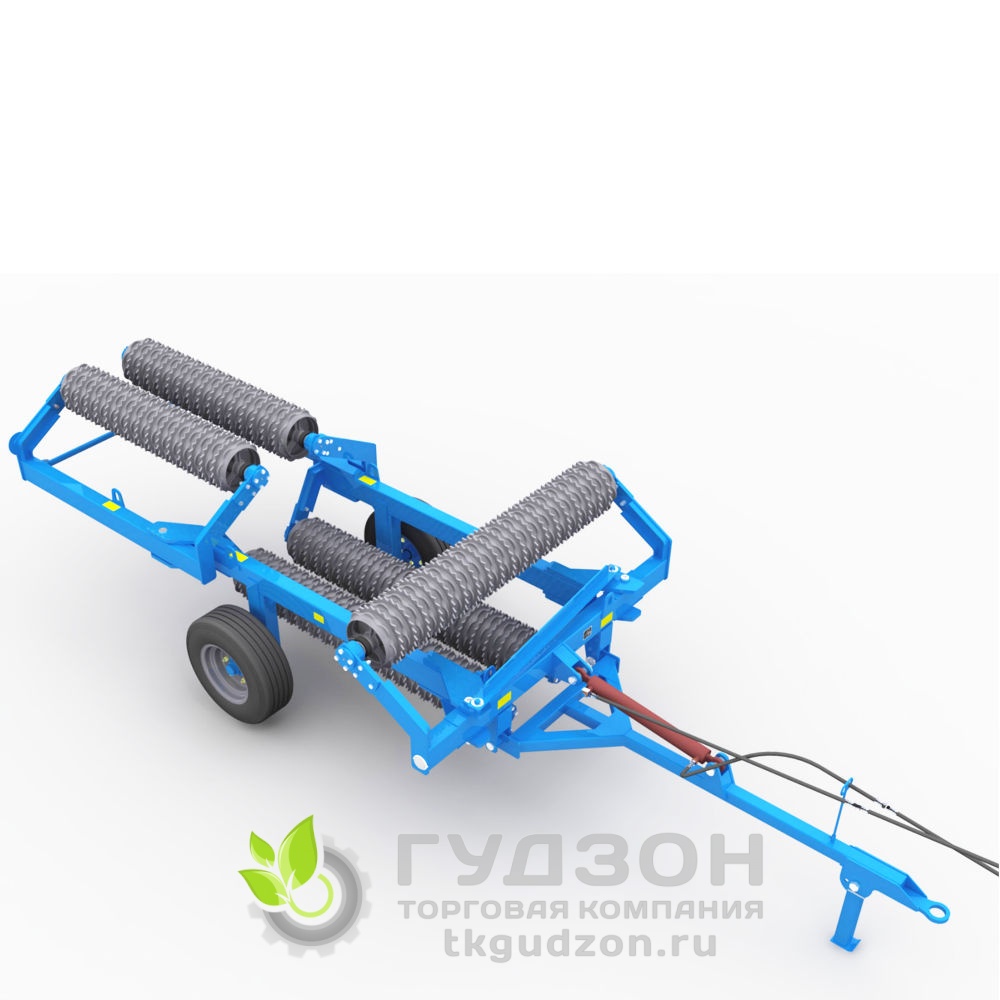

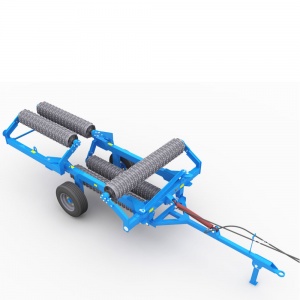

Каток состоит из пяти секций ,которые закреплены на раме. Каждая секция с рабочими органами установлена на двух подшипниках Рабочие органы секций ККЗ-9.2Н состоят с клинчатых и зубчатых колец, набранных на оси. Рама состоит из пяти шарнирных частей. Такая конструкция обеспечивает возможность складывания катка для транспортирования. В транспортном положении сложенная рама фиксируется тягами.Для опрокидывания катка при переведении его в рабочее или транспортное положения служит гидроцилиндр. Гидроцилиндр присоединяется к гидросистеме трактора с помощью двух гидрорукавов и разрывных быстросоединяющих муфт. В комплект поставки катка входят только части разрывных муфт, которые присоединяются к гидрорукавам катка (корпуса в сборе правые, 2 шт). Гидрорукава соединены с гидроцилиндром штуцерами. Каждый из штуцеров имеет дроссель - калиброванное отверстие диаметром 1,6 мм для прохода масла. Дроссель обеспечивает уменьшение скорости движения. Каток присоединяется к трактору при помощи дышла), которое располагается на снице. В передней части сницы размещена опора. Опора в вертикальном и транспортном положениях фиксируется пальцем с фиксатором. Для транспортирования катка служат два колеса. Колеса вращаются на конических роликовых подшипниках.
Технические характеристики:
| Наименование | Значение |
|---|---|
| Модель катка | ККЗ-9.2Н |
| Тип | Полуприцепной |
| Агрегатируется с трактором класса | 1,4…2,0 (80-150 л.с.) |
| Масса катка конструктивная, кг (не более) | 2900±10% |
| Масса катка с водой, кг (не более) | - |
| Дорожный просвет, мм (не менее) | 370 |
| Рабочая скорость, км/ч | До 10 |
|
Габариты катка в рабочем положении, мм -длина -ширина -высота |
3420±70 9430±100 900±50 |
|
Габариты катка в транспортном положении, мм -длина -ширина -высота |
6470±100 2340±70 1550±50 |
| Ширина захвата в рабочем положении, не менее, м | 9,0 |
| Производительность за 1 час основного времени, га/ч | Не менее 9 |
| Количество секций, шт | 5 |
| Количество дисков, шт/масса 1 шт, кг | 92 ∅350 | 12,3 |
| Количество колец, шт/масса 1 шт, кг | - |
| Количество колец зубчатых, шт/масса 1 шт, кг | 87 ∅360 | 6,1 |
| Уплотнение почвы, г/см2 | До 1,2 |
| Крошение почвы, % | 85 |
| Размер комков почвы, см | 3…..4 |
| Гарантийный срок эксплуатации; месяцы* | 12 |
| Срок службы, лет | До 8 |
