Назначение:

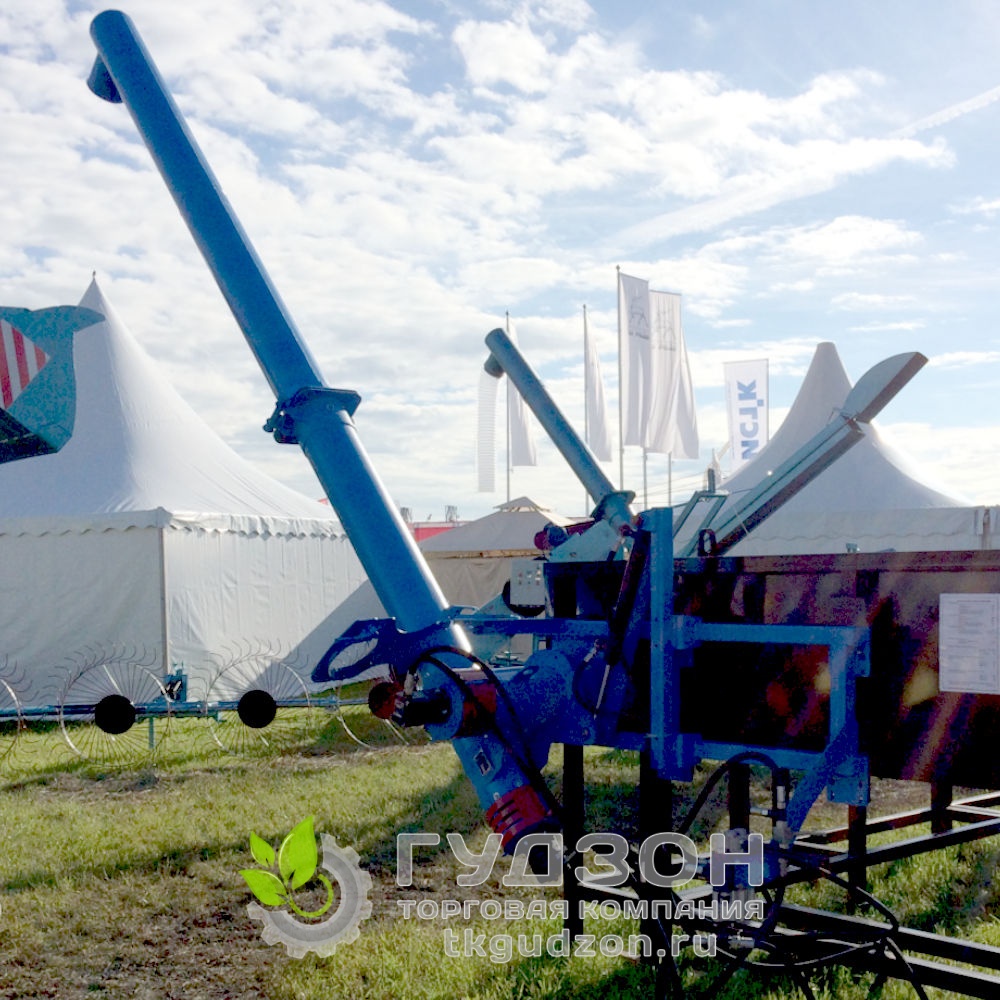

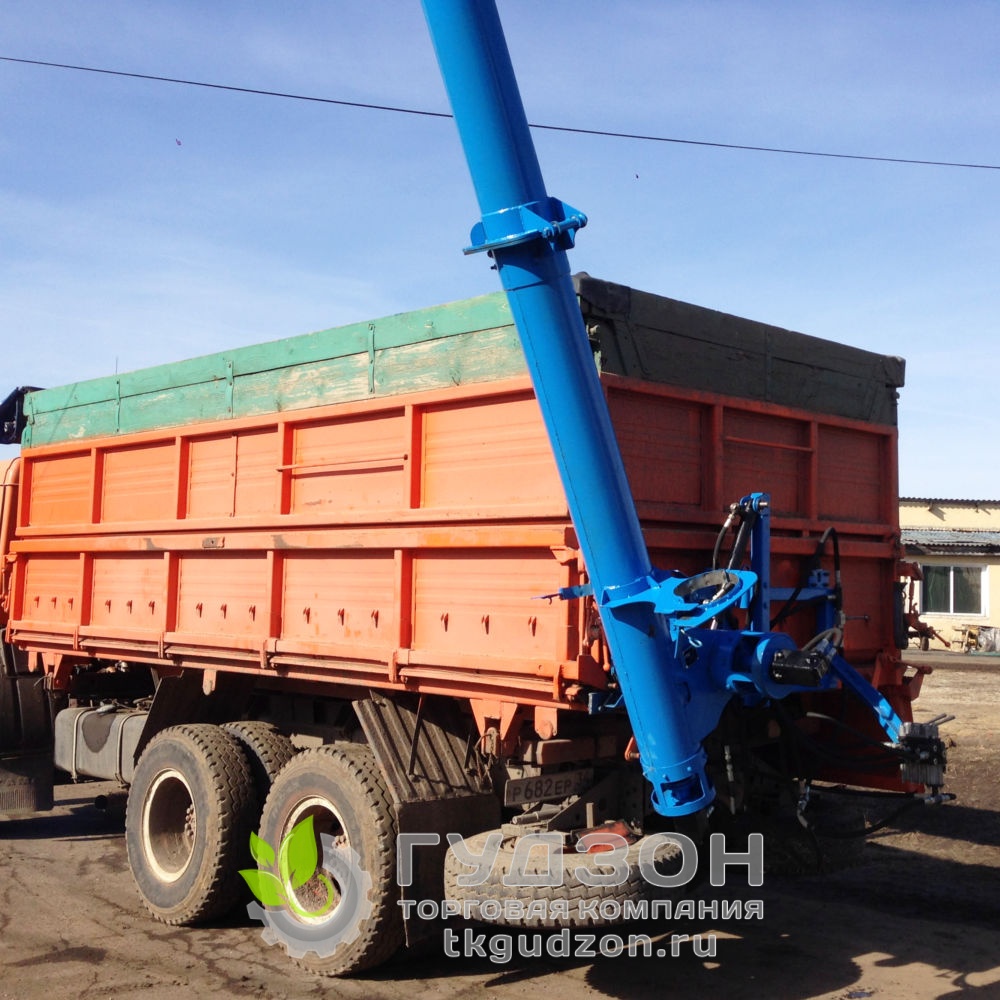

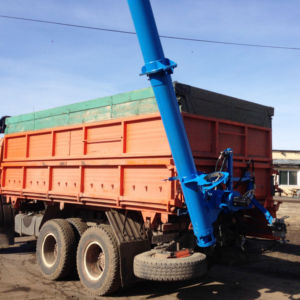

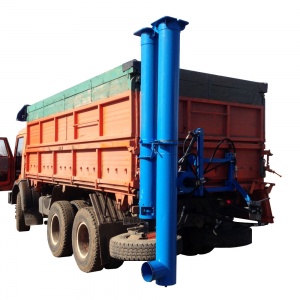

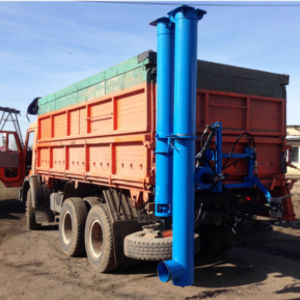

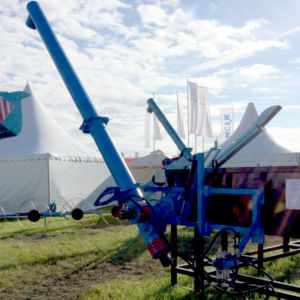

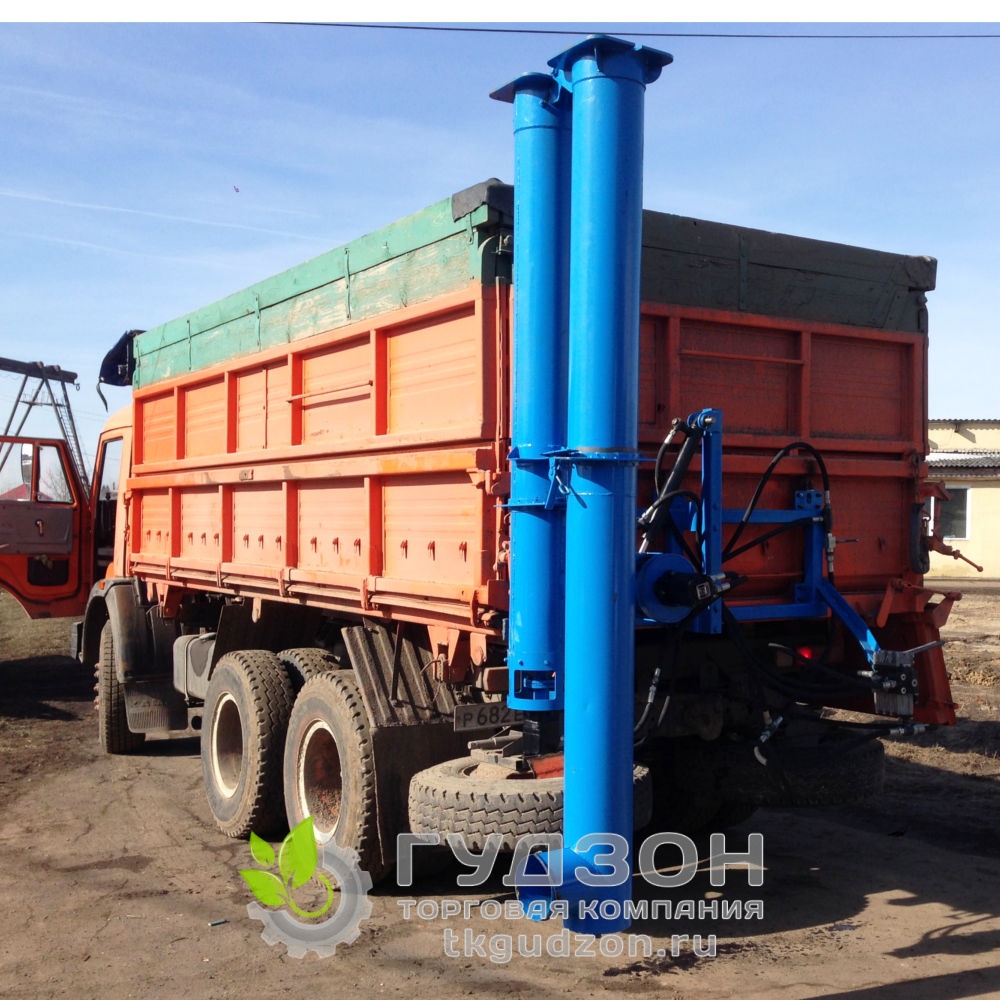

Загрузчик сеялок ЗСНБ-25 предназначен для загрузки семян и сыпучих неорганических удобрений в сеялки отечественного и импортного производства и разбрасыватели удобрений.Загрузчик семян и удобрений монтируется в задний борт автомашины (бокосвала) и представляет собой устройство которое монтируется путем прорезания монтажного люка и сверления отверстий Ø 12 мм для крепления опорной плиты. Загрузочный шнек загрузчика находится в 2-х положениях: транспортное и рабочее. В транспортном положении шнек складывается вдоль выгрузной трубы, не изменяя штатных габаритов автомобиля. Угол наклона выгрузной трубы регулируется с помощью гидроцилиндра от 90 градусов до 0 градусов относительно земли. Загрузчик применяется во всех сельскохозяйственных зонах страны.
Загрузчик сеялок ЗСНБ-25 состоит из:

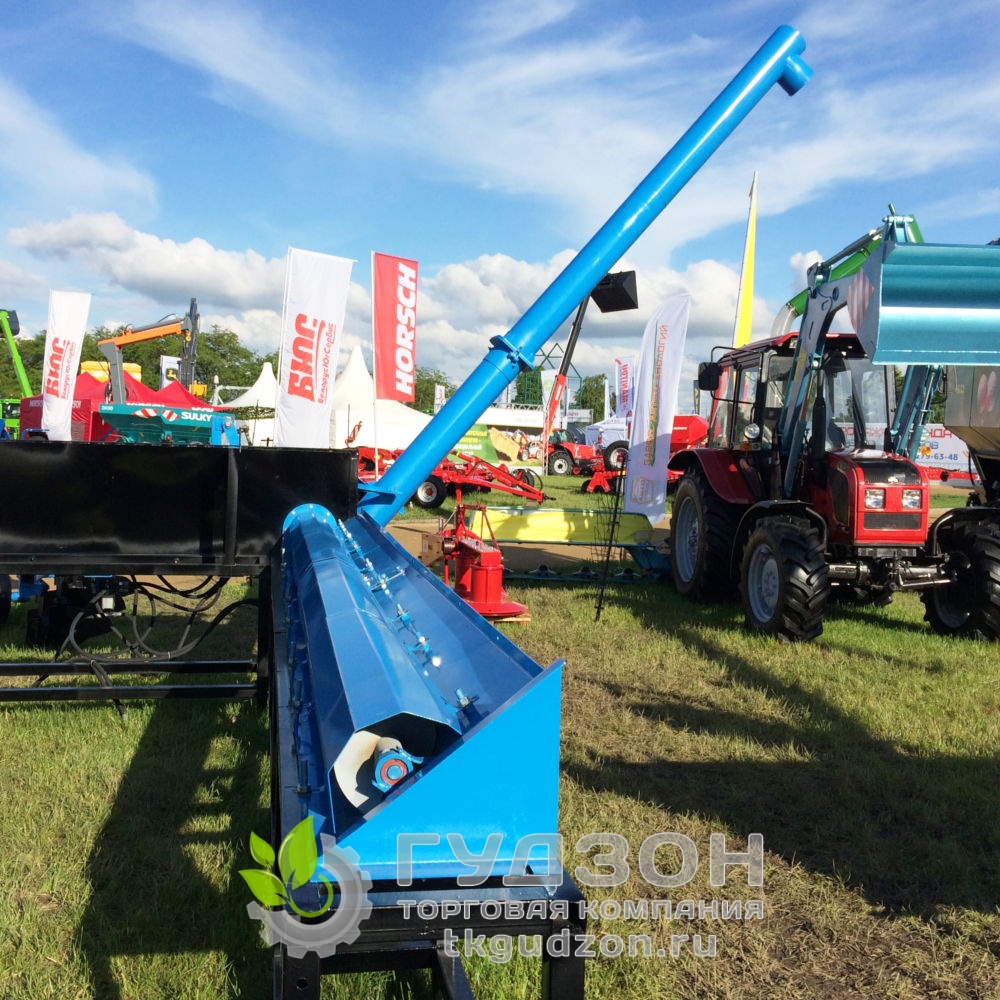

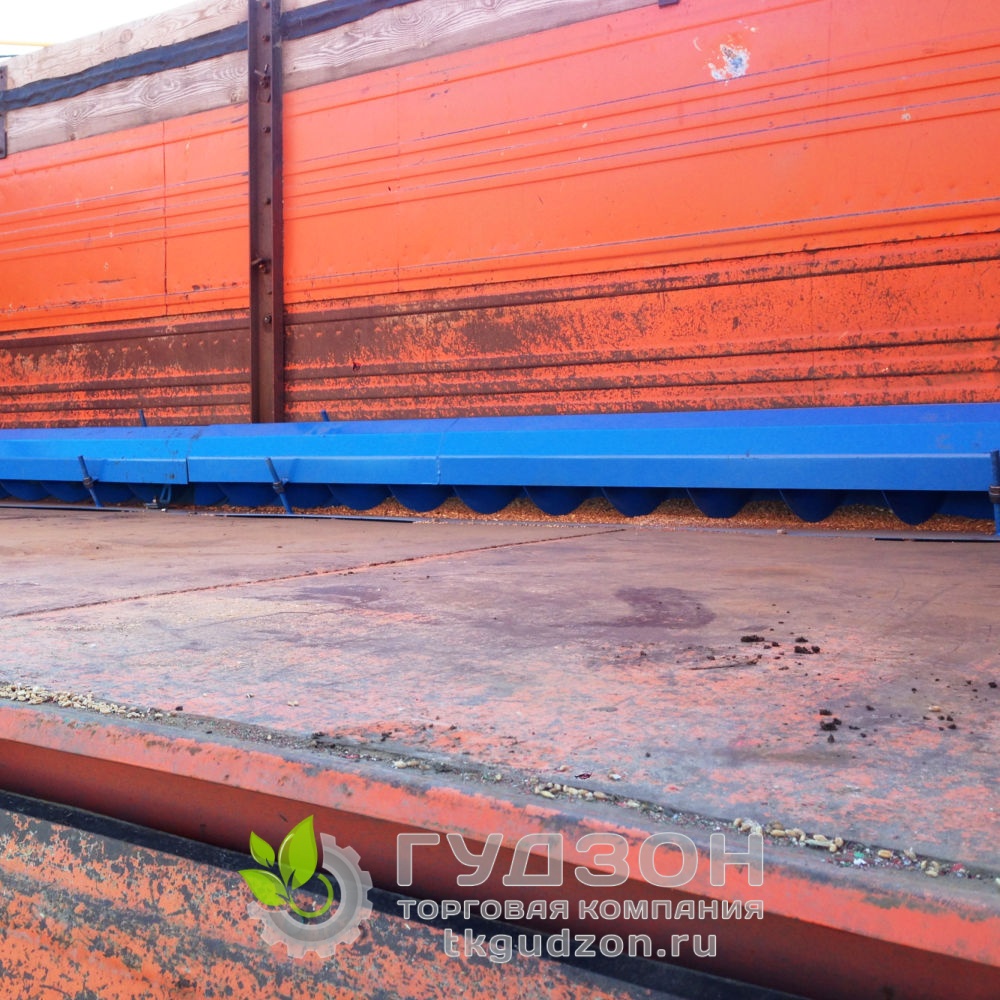

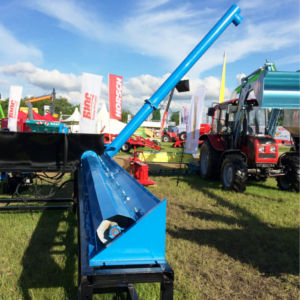

- Рабочего ложемента со шнеком и отбойником.
- Выгрузной трубы с редуктором.
- Откидной трубы со шнеком.
- Гидрораспределителя.
Загрузка семян и удобрений в сеялку осуществляется посредством редуктора и цепной передачи, приводимого в движение гидромотором. Направление ссыпания загруженной массы регулируется рукавом, закрепленном на откидной трубе загрузочного шнека.
Работа загрузчика производится от гидросистемы автомашины.
Технические характеристики:
- Шнек кузовной:
- Шнек рукава загрузки:
- Гидравлическая система: масло типа МГЕ; суммарный объем масла, литров - не менее 40; давление масла в гидросистеме, мПа - не более 16.
- Расчетная производительность:
- Габаритные размеры устройства выгрузки зерна:
- Габаритные размеры рукава загрузки базового исполнения
длина, мм - 2200; ширина, мм - 950; высота, мм - 5655.
- Габаритные размеры рукава загрузки базового исполнения
длина, мм - 2050; ширина, мм - 950;высота, мм - 3060.
- Высота загрузчика, установленного на автомобиль базового исполнения
- Масса загрузчика базового исполнения, кг - 700
