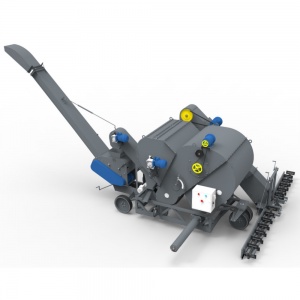

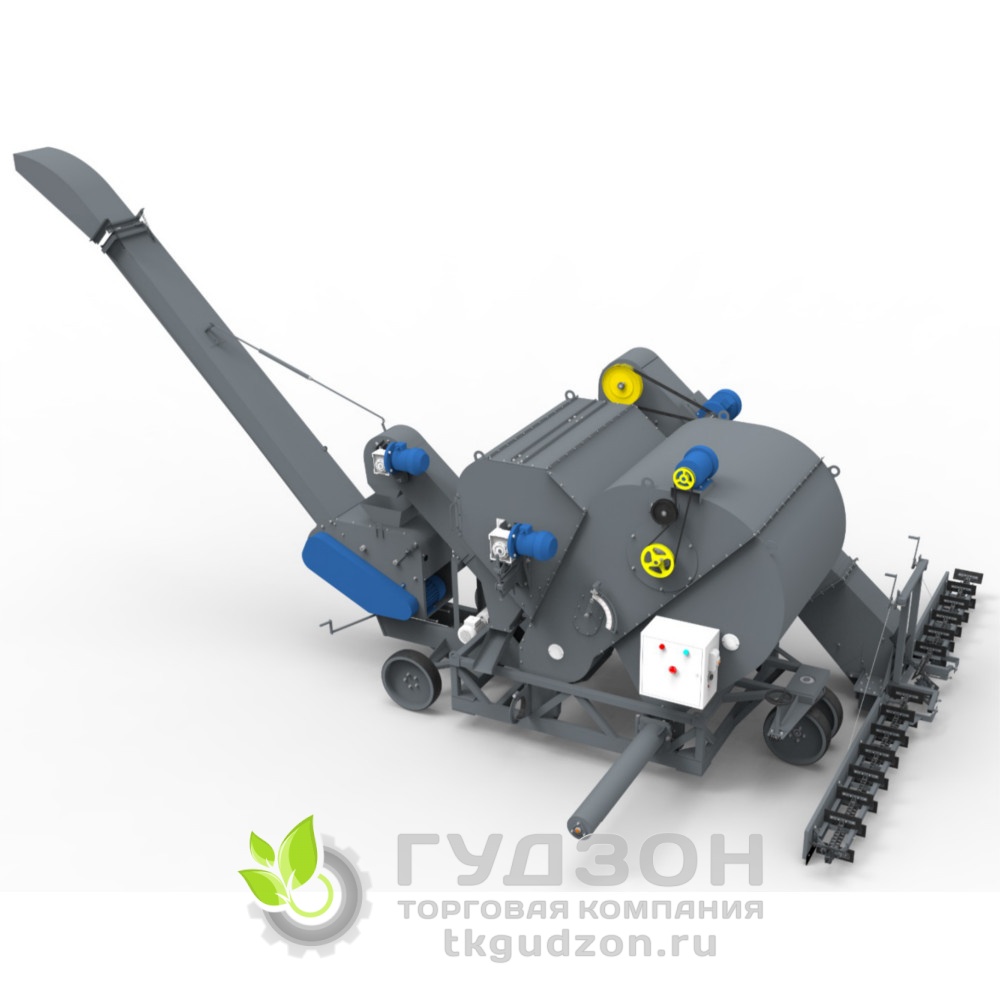

Мобильный зерноочистительный передвижной комплекс МЗПК-60 предназначен для предварительной очистки зерна с последующей погрузкой последнего в транспортные средства, бурты, склады и т.п.
Комплекс выполняет следующие технологические операции:
• погрузка зерна с пола склада (тока) в транспортное средство;
• механическое перемещение (перелопачивание, перебуртовка) зерна на открытых площадках и в помещениях;

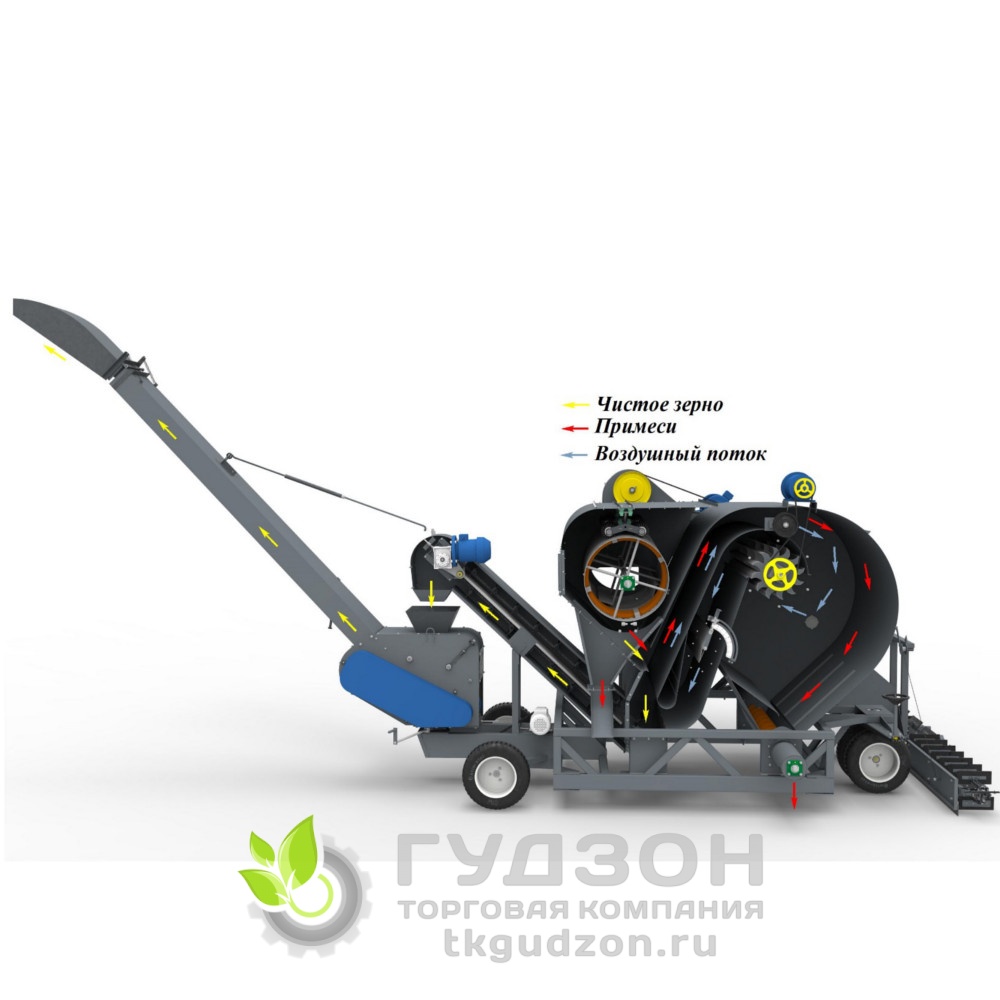

• предварительная очитка зерна с отделением крупных и легких примесей.
Характеристики:
| Наименование | Ед. изм. |
Значе- ние |
||
| Масса в полной комплектности | кг | 2100±50 | ||
|
Габаритные размеры, не более, а) в рабочем положении: • длина • ширина • высота б) в транспортном положении • длина • ширина • высота |
мм мм мм мм мм мм |
7880 5340 4100 4600 2380 2590 |
||
| Установленная мощность | кВт | 18,6 | ||
| Максимальная дальность полета зерна от точки загрузки | м | 21 | ||
| Максимальная высота полета зерна | м | 8 | ||
|
Обслуживающий персонал, необходимый для обслуживания операций, непосредственно связанных с работой машины |
чел. |
1-2 |
||
| Установленный срок службы (до списания) | лет | 8 | ||
|
|
||||
Характеристики рабочих органов:
|
Триммер: • ширина ленты транспортера • номинальная длина ленты транспортера • номинальная толщина ленты транспортера • скорость ленты транспортера, не более • привод – ремень В(Б) 2000 |
мм мм мм м/с шт |
400 2560 4 14,0 2 |
||
|
Расчётная производительность за 1 час основного времени при влажности материала до 16% (на пшенице) на грунте с твердым покрытием, до |
т/ч |
60 |
||
|
Транспортер загрузочный с питателями • цепь транспортера ТРД-38-4000 (6t), питателя (8t) - длина цепи транспортера - длина цепи питателя левого - длина цепи питателя правого • размер скребка питателя, не более • размер скребка транспортера, не более • скорость движения цепи, не более • привод - ремень В(Б) 2120 |
мм мм мм мм мм м/с шт |
7524 3496 4560 260х100 320х100 1,9 2 |
||
|
Транспортер выгрузной • цепь транспортера ТРД-38-4000 (4t) - длина цепи транспортера • размер скребка, не более • скорость движения цепи, не более |
мм мм м/с |
4560 260х100 1,9 |
||
|
Барабанный сепаратор предварительной очистки • частота вращения вентилятора • привод - ремень В(Б) 2120 |
об/мин шт |
700±10 1 |
||
|
Ходовая часть: • скорость передвижения комплекса, • привод - цепь ПР-19,05-3180, длина |
км/час мм |
0…1,0 1485,9 |
||
Энергетические показатели:
|
Двигатель триммера АИР112М4 P=5,5 кВт, n=1500 мин-1, f=50 Гц, U=380В |
шт |
1 |
|
Двигатель привода транспортера загрузочного АИР112МВ6 P=4,0 кВт, n=1000 мин-1, f=50 Гц, U=380В |
шт |
1 |
|
Мотор-редуктор привода транспортера выгрузного NMRV-063-7,5-373,3-В3-51-2,2-380-(2Р) sf=1,8 |
шт |
1 |
|
Мотор-редуктор привода барабана NMRV-075-25-36-В3-225-1,1-380-(6Р) sf=1,0 |
шт |
1 |
|
Мотор-редуктор привода шнека мелких отходов NMRV-050-7,5-373,3-В8-17-0,75-380-(2Р) sf=1,2 |
шт |
1 |
|
Двигатель привода вентилятора диаметрального АИР112L4 P=4,0 кВт, n=1500 мин-1, f=50 Гц, U=380В |
шт |
1 |
|
Мотор-редуктор механизма передвижения TRC03-38,73-36-B3-279-1,1-380-50(4P)sf=1,1 |
шт |
1 |
