Назначение:
Пресс-подборщик рулонный ПР-120М (ПР-200) предназначен для подбора валков сена натуральных, сеяных трав и соломы, прессования их в рулоны с последующей обмоткой шпагатом. Прицепное устройство (дышло) находится посередине, пресс-подборщик в рабочем и в транспортном положении, двигается вслед за трактором по валку.Описание:

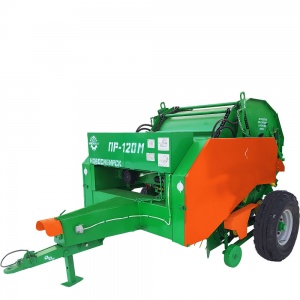

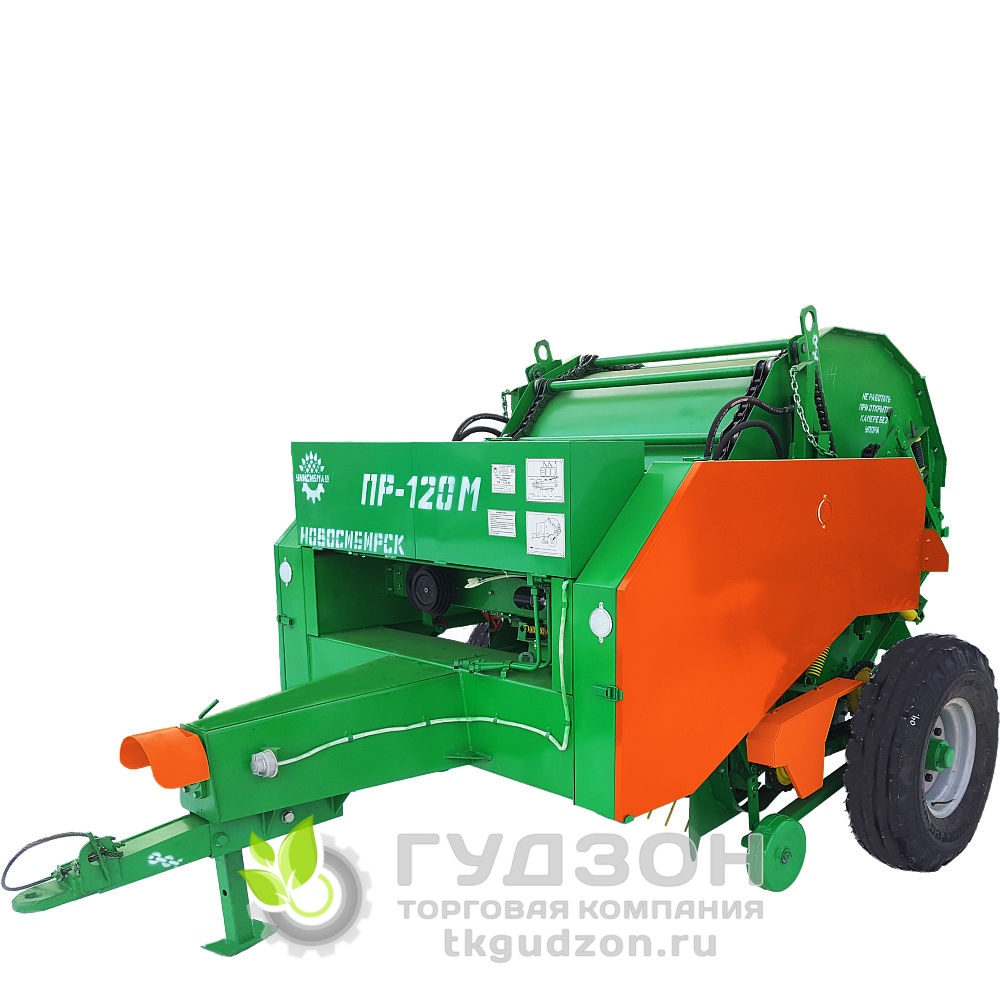

Пресс-подборщик рулонный ПР-120М, известный ранее как пресс-подборщик ПР-200 выпускаемый «Рязанским комбайновым заводом». Пресс-подборщик ПР-120 подходит для любого сельхозпредприятия или личного подсобного хозяйства.Конструктивно пресс-подборщик ПР-120М имеет верхнюю и нижнюю камеру прессования, имеет 2 прессующих механизма и 5 вальцов (барабанов) для прессования сена.
Для ускорения сушки сена, пресс-подборщику ПР-120М по силам использование вспушивания валков сена, движение по валку с открытой камерой прессования и укладывая за собой вспушенный валок.
Машина имеет усиленные элементы и узлы за счет применения толстого металла на камере прессования и раме, делаются сплошные швы сварки, что дает большую надежность при эксплуатации.
Особенности пресс-подборщика рулонного ПР-120М:
Надежная работа и подстраховка при чрезвычайных ситуациях.Перед редуктором и на подбирающем механизме стоят фрикционные предохранительные муфты защищающие агрегат от перегрузок при попадании инородных предметов в подбирающий механизм или в камеру прессования, предотвращая поломки техники.
Обматывающий аппарат:
Обматывающий аппарат имеет привод электрический совместно с механическим (подергушка), запуск производится с пульта управления из кабины трактора или 2-3 потягивания тросика привода. При достижении настроенной плотности прессования подается сигнал на пульт управления и механизатору требуется только нажать на кнопку запуска обматывающего аппарата. Обмотка шпагатом начинается слева направо и обрезается посередине, получается ровный, хорошо обмотанный рулон.Копирование рельефа:
Колеса на подбирающем механизме имеют плавную регулировку по высоте для уборки сена и соломы с возможностью копирования рельефа на ровных полях, а так же для работы со сложным рельефом (кочки, ямы) настраиваются в верхнее положение как отбойник.
Надежность прессования:

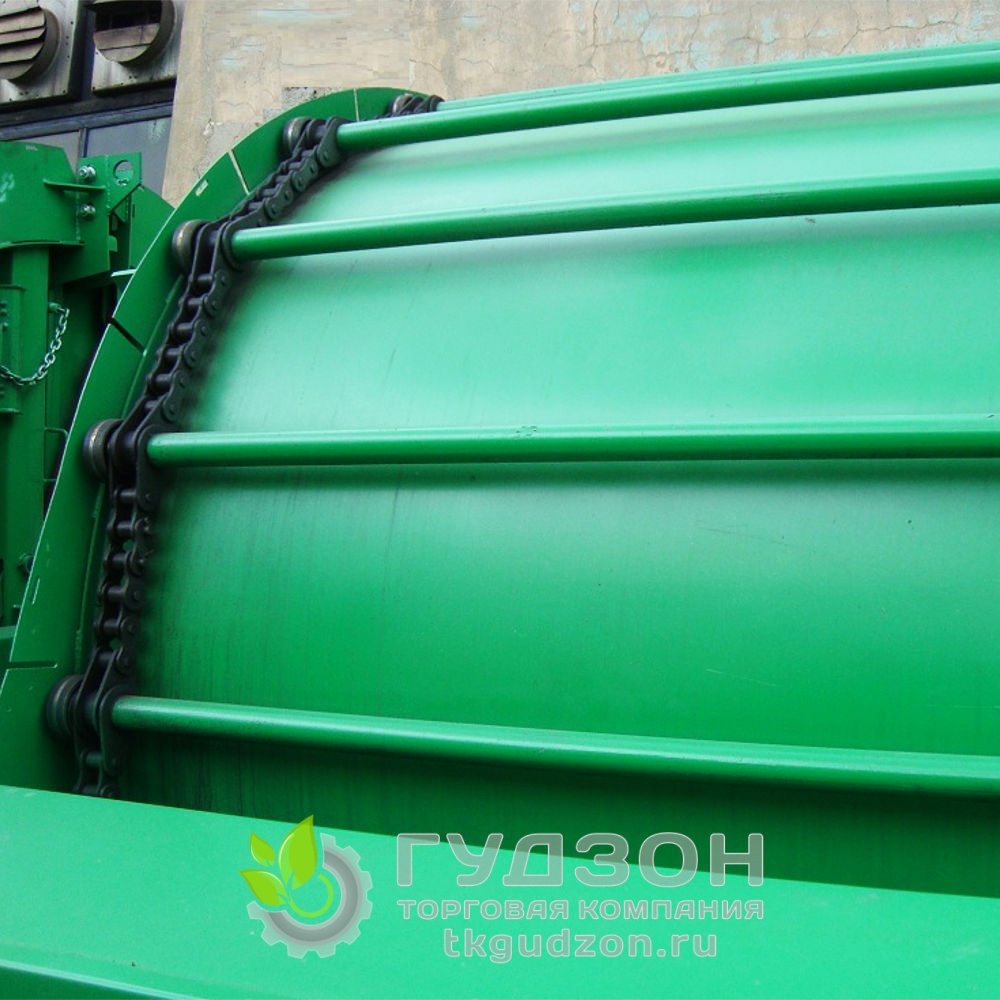

Имеет 2 прессующих механизма с усиленной цепью шагом 38,1 мм и скалками из круга высокоуглеродистой стали (не из трубы). Валец ведущий верхней камеры имеет измененную конструкцию и на вал применена специальная прочная сталь диаметром 70 мм, что дает ему высокую надежность.Оперативность выгрузки рулона:
Во время открывания камер, нижняя камера опускается вниз с вращающимся прессующим механизмом и рулон сена легко отбрасывается на несколько метров, за предел траектории закрытия прессующей камеры, и трактористу нет необходимости сдавать назад при выгрузке готового рулона.Пресс-подборщик рулонный ПР-120М поставляется полностью готовый к работе в следующей комплектности:
- пресс-подборщик в сборе, (может грузиться в машину со снятыми колесами);
- карданный вал;
- РВД на открытие закрытие камеры и на поднятие подборщика;
- комплект ЗИП (зуб пружинный, звенья на цепи, и др.);
- пульт управления;
- руководство по эксплуатации (паспорт).
Гарантия на пресс-подборщик рулонный ПР-120М один год с момента ввода в эксплуатацию(как правило, с июля месяца календарного года).
Технические характеристики:
| Технические характеристики пресс-подборщика ПР-120М | |
| Наименование | Значение |
| Производительность за час основного времени в зависимости от линейной плотности, влажности и прессуемой массы, режима работы, т/ч, до | 7 |
|
Плотность прессования, кг/м, (при влажности 20-22%) на сене на соломе, не менее |
120-200 80 |
| Диаметр рулона, м | 1,2 |
| Длина рулона, м | 1,2 |
|
Масса рулона, кг: на сене на соломе |
120-200 80-140 |
| Ширина захвата подборщика, мм | 1350 |
| Материал обмотки | шпагат |
|
Габаритные размеры, м не более длина ширина высота |
3700 2400 2000 |
| Рабочая скорость, (км/ч) не более | 10 |
| Транспортная скорость, (км/ч) не более | 25 |
| Потребляемая мощность, л.с. | 25 |
| Число оборотов ВОМ трактора, об/мин | 540 |
| Масса машины, кг | 2000 |
